俄罗斯在半导体设备领域迈出了重要一步，其自主研发的首台350纳米光刻机即将进入批量生产阶段。首台名为Progress STP-350的光刻机计划于2026年12月正式交付给莫斯科的Mapper公司。但更为引人注目的是，俄罗斯并未止步于此，而是已经着手研发130纳米光刻技术，这预示着首台350纳米光刻机可能只是其更大规模半导体设备研发征程的起点。

俄罗斯正积极推动首台自主研发的量产型光刻机投入商业运营，这标志着该国在重建本土半导体设备产业方面取得了重要里程碑。首台量产型“Progress STP-350”光刻机预计于2026年12月交付给莫斯科的Mapper公司，而第二台则计划交付给Element集团旗下的“Industry Solutions”公司，进一步拓展其市场应用。

泽列诺格勒纳米技术中心（ZNTC）与白俄罗斯Planar公司携手合作，共同开发出一种适用于350纳米工艺节点半导体生产的新型系统。尽管350纳米工艺在技术上不如当前最先进的半导体工艺，但它在工业电子产品、功率器件、汽车零部件以及专用传感器等领域仍具有不可或缺的地位。

首批量产机型即将交付俄罗斯客户

计划于12月交付的设备不仅仅是一台普通的工厂设备，它更象征着俄罗斯已经成功实现了从实验室研发到光刻系统批量生产的跨越。这一转变对于俄罗斯半导体产业的发展具有深远意义。

Mapper公司作为首家客户，隶属于俄罗斯国家技术集团公司（Rostec），并通过Shvabe控股公司与其紧密关联。Element集团旗下的Industry Solutions则计划接收第二套量产系统，这两套系统将分别融入俄罗斯国内微电子生态系统的相关企业中，推动产业升级。

据徽声在线2026年9月11日报道，Progress STP-350基本版售价约为3.92亿卢布（不含增值税），而包含五年质保和扩展服务支持的版本则售价约为5.61亿卢布。据悉，该设备的生产周期约为18个月，确保了稳定的市场供应。

此外，该机器已在俄罗斯国家工业设备登记册中完成注册，编号为RAVC.442174.002TU，这一举措有望使其在国有企业的采购过程中获得更多优势，进一步拓展市场份额。

具备200毫米晶圆加工能力的350纳米步进式光刻机

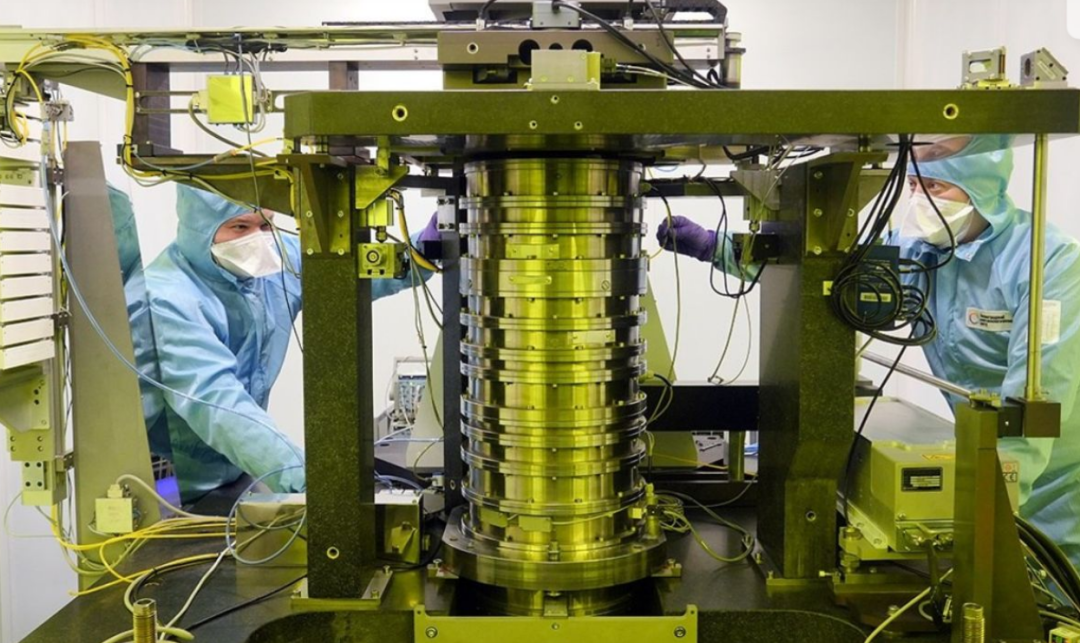

Progress STP-350是一款投影式步进光刻机，能够将光掩模上的精细图案准确转移到半导体衬底上。其曝光区域尺寸为22毫米x22毫米，工艺分辨率达到350纳米，满足了成熟节点半导体制造的需求。

该设备特别适合处理直径达200毫米的晶圆，虽然不适用于尖端逻辑器件的生产，但在成熟节点半导体制造领域却具有显著优势。

与传统的汞灯相比，Progress STP-350采用固态激光器作为光源，这一创新设计不仅提高了能源效率，还提供了更大的功率输出，为半导体制造带来了更多可能性。

据报道，该设备的产能相当可观，每小时可处理63片150毫米晶圆，或约43片200毫米晶圆。这些数据充分展示了光刻设备在保持高分辨率的同时，仍能提供足够的产能以满足批量生产的需求。

为何350纳米工艺仍具重要性

不能简单地将350纳米工艺与最新的半导体技术相提并论来判断其重要性。事实上，全球电子产业的大部分仍依赖于成熟的工艺节点，而350纳米工艺在其中扮演着举足轻重的角色。

350纳米波长的激光器适用于多种应用领域，如汽车电子、工业控制系统、电力电子以及微机电系统（MEMS）器件等。同时，它也适用于红外探测器技术和专用光电子元件的开发，为俄罗斯半导体产业提供了广阔的发展空间。

这使得该技术对俄罗斯具有重要的战略意义。俄罗斯对成熟工艺半导体元件的需求远超过智能手机处理器和先进计算芯片。工业设备、车辆、能源系统、传感器、控制电子设备以及国防相关系统都需要大量的成熟工艺半导体元件来支持其正常运行。

据报道，首位客户将运营一个占地约1500平方米的洁净室设施，年加工能力可达5000颗半导体，并参与俄罗斯工业和贸易部的一个重点项目，专注于红外探测器的批量生产。这为Progress STP-350光刻技术提供了一个潜在的直接应用前景，进一步推动了其市场推广。

俄罗斯努力填补关键装备缺口

光刻技术作为半导体制造中最具挑战性的国内复制技术之一，结合了精密光学元件、照明系统、机械定位、控制电子设备和专用软件等多个领域的知识。因此，掌握这一技术对于俄罗斯半导体产业的发展至关重要。

几十年来，全球光刻系统市场一直由少数几个国家的公司主导。涵盖成熟和更先进半导体工艺的光刻系统主要由日本佳能和尼康、荷兰ASML以及越来越多的中国设备制造商提供。这些公司在市场上占据了主导地位，给其他国家带来了巨大的竞争压力。

例如，佳能生产的i线系统工作波长为365纳米，适用于LED制造和MEMS等应用领域。尼康也提供成熟的步进式光刻系统，而ASML则提供用于大批量半导体制造的先进设备。与此同时，中国制造商也在积极开发和商业化专为电力电子应用而设计的系统，这些系统涉及氮化镓和碳化硅等新型材料。

在此背景下，Progress STP-350的推出为俄罗斯提供了一种具有战略意义的光刻设备国产替代方案。尽管它并非处于技术前沿，但对于俄罗斯来说却具有举足轻重的地位，有助于其填补关键装备缺口，提升半导体产业的自主创新能力。

更大的目标：迈向130纳米

因此，350纳米光刻机最好被视为俄罗斯更广泛技术路线图中的一个重要阶段，而非最终目标。俄罗斯已经宣布，下一代国产光刻系统预计将于2027年投入使用，该系统将具备生产130纳米芯片的能力。

从350纳米过渡到130纳米，将大幅扩展俄罗斯国内可开发的半导体应用范围，为其半导体产业带来新的发展机遇。这一过渡不仅将提升俄罗斯在半导体领域的竞争力，还将评估俄白发展伙伴关系在制造业、精密机械、光学和曝光系统方面扩展能力的潜力。

然而，实现半导体自给自足并非仅仅始于生产最小的晶体管。它还取决于能否拥有可靠的国产设备来生产种类繁多的成熟工艺节点处理器，这些处理器对于工业电子、电力系统、车辆和工厂的运行至关重要。Progress STP-350正是为解决半导体供应链中的这一环节而设计的，为俄罗斯半导体产业的发展奠定了坚实基础。

这款正在研发中的130纳米制程设备表明，俄罗斯将其视为一项更广泛的光刻计划的开端，而非终点。随着技术的不断进步和市场的不断扩大，俄罗斯有望在半导体领域取得更多突破性成果，为全球电子产业的发展贡献更多力量。

（来源：编译自frontierindia，感谢提供资讯）
