在A股市场中，光模块领域的“易中天”组合无疑成为了投资者瞩目的焦点。这三家行业领军企业的股价飙升，不仅反映了资本市场的热烈追捧，更深层次地揭示了AI算力时代面临的迫切挑战：随着算力集群规模向万卡级别迈进，传统芯片间的铜缆互连方式，曾被视为数据传输的“高速公路”，如今却逐渐演变成了制约性能的“瓶颈路段”。铜缆的信号衰减与高功耗问题，如同卡在算力咽喉的顽石，亟待解决。

面对这一困境，行业必须寻求根本性的变革。于是，CPO（共封装光学）技术应运而生，它通过将光引擎直接集成到芯片封装内部，开启了一场连接方式的革命，有望成为突破算力瓶颈的关键钥匙。

破局之路：从“拥堵小道”到“毫米级精准对接”

要深入理解CPO技术的崛起，我们首先需要了解当前AI算力的运行机制。

在传统数据中心架构中，芯片与光模块虽相邻而居，但实际物理距离并不近。

数据在芯片内部以接近光速的速度流动，然而一旦离开芯片，便需踏上PCB板上那段长达15至30厘米的铜线旅程。这段距离在常人眼中或许微不足道，但在高速电信号的世界里，却如同一条布满障碍的“拥堵小道”。（数据来源：Semi Analysis）

信号在这条路上传输，如同漏气的气球，能量不断损耗。为了将信号成功送达光模块，系统不得不消耗大量电能。据IDC数据显示，数据中心约30%的电力竟被这些互连系统白白消耗，这无疑是对资源的巨大浪费。

面对AI算力需求的指数级增长，单纯依靠增加电力供应和强化散热系统已难以为继。因此，寻找新的数据传输路径成为了当务之急。

这时，CPO技术以其独特的优势进入了人们的视野。

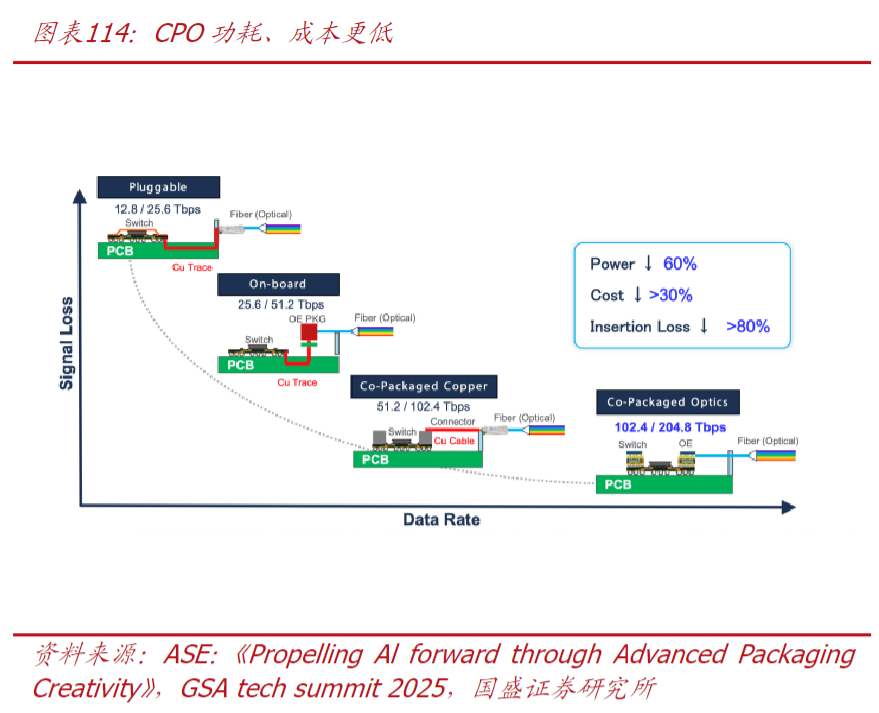

如果说传统光模块是“外置扬声器”，那么CPO则是将麦克风直接嵌入演讲者的口腔内。其核心思想在于彻底打破物理隔阂，将光引擎与核心芯片紧密结合。

这一创新设计使得电信号传输距离从“厘米级”大幅缩短至“毫米级”，功耗降低30%至50%，散热压力显著减轻，数据传输速度更是实现了质的飞跃。

关键支撑：先进封装的“微观艺术”

或许有人会问：既然将光引擎与芯片紧密结合如此有利，为何不早日实现？原因在于，这不仅仅是一个简单的物理距离缩短问题，更是一场对制造工艺的极限挑战。因此，先进封装技术成为了CPO从蓝图变为现实的关键支撑。

然而，这一技术的实现并非易事。直到今年4月1日，台积电才宣布其硅光整合平台COUPE预计将于2026年进入量产阶段，这被业界视为CPO技术落地的关键里程碑，也标志着AI光通信正式进入产业化冲刺阶段。

传统封装为何难以胜任？因为在过去的几十年里，芯片封装更像是一项“粗犷”的工作。工程师们只需将制造好的芯片放置在塑料底座上，并用比头发丝还细的金属线将芯片引脚与底座连接起来，这被称为“引线键合”。

这种方法在过去或许足够，但在CPO的世界里却显得力不从心。如前所述，距离过长、电阻过大导致高速信号无法有效传输；同时，传统塑料底座质地较软，受热易变形，一旦变形，两个芯片的对准就会偏移，数据传输便会中断。

为了实现CPO技术，我们必须将封装工艺从“宏观组装”提升到“微观雕刻”的层次。这就像是从建造平房升级到建造摩天大楼，核心工艺主要包括以下三招：

第一招：倒装芯片技术——摒弃金属线。不再使用金属线连接芯片，而是将芯片翻转过来，通过无数个微小的锡球将芯片触点直接“焊接”在基板上。这种方法增大了接触面积，减小了电阻，为信号传输提供了更宽的“道路”。这就是专业上所说的2D平面先进封装。

第二招：硅中介层技术——构建“高速路”。这是最为关键的一步。由于光芯片与电芯片材质不同，直接焊接在一起容易产生“不兼容”问题。因此，工程师们在它们之间加入了一层硅中介层。这层硅片上布满了微米级的线路，如同在两个芯片之间修建了一条专属的“立交桥”。电信号无需绕远路，直接通过这座“立交桥”就能从电芯片传到光芯片。这就是2.5D封装技术，台积电的CoWoS技术正是基于这一原理。

第三招：混合键合技术——实现原子级的“紧密拥抱”。这是目前最顶尖的技术。它甚至不再需要锡球作为连接介质，而是通过化学处理使两块芯片的铜触点在原子层面直接融合在一起。这种连接方式密度极高，几乎感觉不到距离的存在。这就是目前的3D封装技术。

维度传统封装（平房建造）先进封装（摩天大楼建造）核心逻辑“打包发货”模式：主要侧重于保护芯片，属于简单的后道组装流程。“系统集成”模式：侧重于将多个芯片拼接在一起，属于前道制造的延伸。连接方式“缝衣服”方式：使用金属丝（引线）将芯片连接起来，线长且细。“搭积木”方式：利用硅通孔、混合键合等技术直接将芯片像积木一样堆叠或拼接。集成密度低集成度：单芯片独栋别墅模式，占地面积大且体积庞大。极高集成度：多芯片摩天大楼模式，通过堆叠（3D）技术实现微型化。信号传输“拥堵小道”状况：路长且电阻大导致信号传输缓慢且容易堵塞（损耗大）。“高速立交”状况：路极短（微米级）使得信号能够直达目的地且几乎无延迟。典型技术DIP、SOP、QFP（老式插针或贴片技术）CoWoS、Chiplet、CPO应用场景遥控器、家电、普通玩具等对速度要求不高的领域。AI芯片、5G手机、自动驾驶等既要求速度快又要求体积小的领域。

资料来源：爱建证券、国投证券、国金证券

总之，CPO技术是面向AI时代需求而诞生的目标性技术，而先进封装则是实现这一目标的路径和关键工具。随着CPO技术在2026年迎来量产拐点，对先进封装技术的需求也将迎来爆发式增长。同时，封装环节的价值量和技术壁垒也将显著提升。

机遇展望：中国半导体的“战略支点”

对于中国半导体产业而言，先进封装技术不仅仅是一个技术分支那么简单，它更像是一个“战略支点”。在当前全球科技竞争激烈且制程受限的背景下，它为中国提供了一条“绕道超车”或至少是“换道追赶”的可行路径。

通过“适度制程+先进封装+系统优化”的组合策略，我们可以在不依赖最顶尖光刻机的情况下，使芯片的整体性能逼近甚至达到尖端水平。这为国产AI算力芯片争取了宝贵的生存和发展空间。

此外，先进封装的爆发还直接拉动了对国产设备和材料的需求。为了实现光引擎与芯片的堆叠贴合，我们需要混合键合机；为了塑造微米级的硅光波导，我们需要极致的光刻与刻蚀设备；为了确保每一路光信号都能精准对接，我们需要精密的量测仪器……

核心设备关键作用国产代表厂商国产化率混合键合设备CPO与3D封装的核心设备，实现芯片原子级的“紧密拥抱”，对准精度要求极高。拓荆科技、中微公司、芯源微< 5% (技术壁垒极高，国产刚起步)刻蚀设备用于硅光波导、TSV（硅通孔）的微米级雕刻工作，决定光路传输质量。中微公司、北方华创40% (国产最强项之一，具备全球竞争力)薄膜沉积设备在芯片表面铺设绝缘层或导电层以构建复杂的互连结构。拓荆科技、北方华创44%(处于快速放量阶段)CMP设备对晶圆表面进行原子级抛光处理以确保多层堆叠时的绝对平整度。华海清科52% (国产替代主力军)量测检测设备CPO的“火眼金睛”，用于检测微米级缺陷与光路对准精度以保障良率。中科飞测17% (主要被美系厂商垄断，替代空间巨大)清洗设备去除封装过程中的杂质与颗粒以防止微尘导致信号短路问题。盛美上海、北方华创49% (国产化率相对较高)

资料来源：西部证券、中信证券。以上个股仅作为举例说明之用，不构成任何投资建议。

从上述表格中我们可以看出，虽然部分领域的国产化率尚低，但在刻蚀、薄膜沉积等环节，国产力量正在逐步撕开缺口。对于像中微公司、拓荆科技、华海清科这样已经成功切入产线的国产设备商来说，这不仅仅是国产替代的逻辑所在，更是从“备胎”角色转正、直接享受行业爆发带来的黄金窗口期的绝佳机会。

2026年，CPO元年即将到来。在这场关于速度、功耗与微观工艺的激烈较量中，中国产业链正在悄然占据有利位置。
